Решение проблемы с мерцающей подсветкой на iMac. Нет подсветки.

09 Октября 2013

Если половина подсветки у экрана вашего iMac стала мерцать, а в последствии потухла — не расстраивайтесь. Скорее всего дело в плохой пайке одного из разъемов на матрице. Как обычно бывает, первым делом пользователи обращаются в официальный сервис и им там предлагают замену матрицы целиком. Хорошо если аппарат на гарантии, а если она закончилась? Ремонт у официалов встанет в копеечку, т.к. стоимость матрицы варьируется от 600 до 1500 долларов.

Чаще всего подобного рода неисправность возникает именно на 27 дюймовом iMac. Вот как описывает данную проблему Odiya — читатель форума Appleinsider:

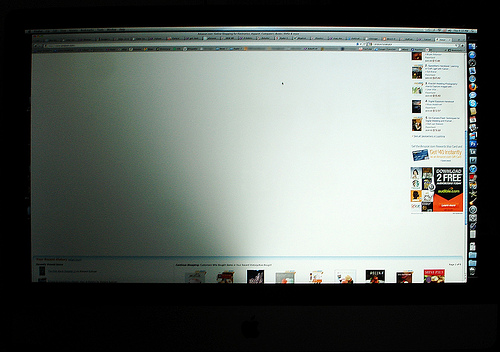

Недавно заметил что imac 27 2011г начел моргать ( иногда подсветка на доли секунды становилась чуть светлее и назад опускалась ) . После этого прошло 2 недели , и половина экрана стала темнее другой. Граница затемнения нечеткая, поэтому подозрения сразу пали на подсветку. При включении компьютера, первые 5-10 мин подсветка работает идеально , а потом начинает резко темнеть. Очень редко бывает снова приходит в норму , но потом опять левая часть экрана затемневает. Сервисмены с лету предлогают поменять матрицу за 25 тысяч , но денег в данный момент лишних нет , поэтому хочу узнать, есть ли другие способы починить эту неисправноть. Заранее спасибо.

Суть проблемы

Основная причина выхода из строя одной половины экрана — заводской брак. На рисунке 1 показан разъем питания который питает левую сторону матрицы.

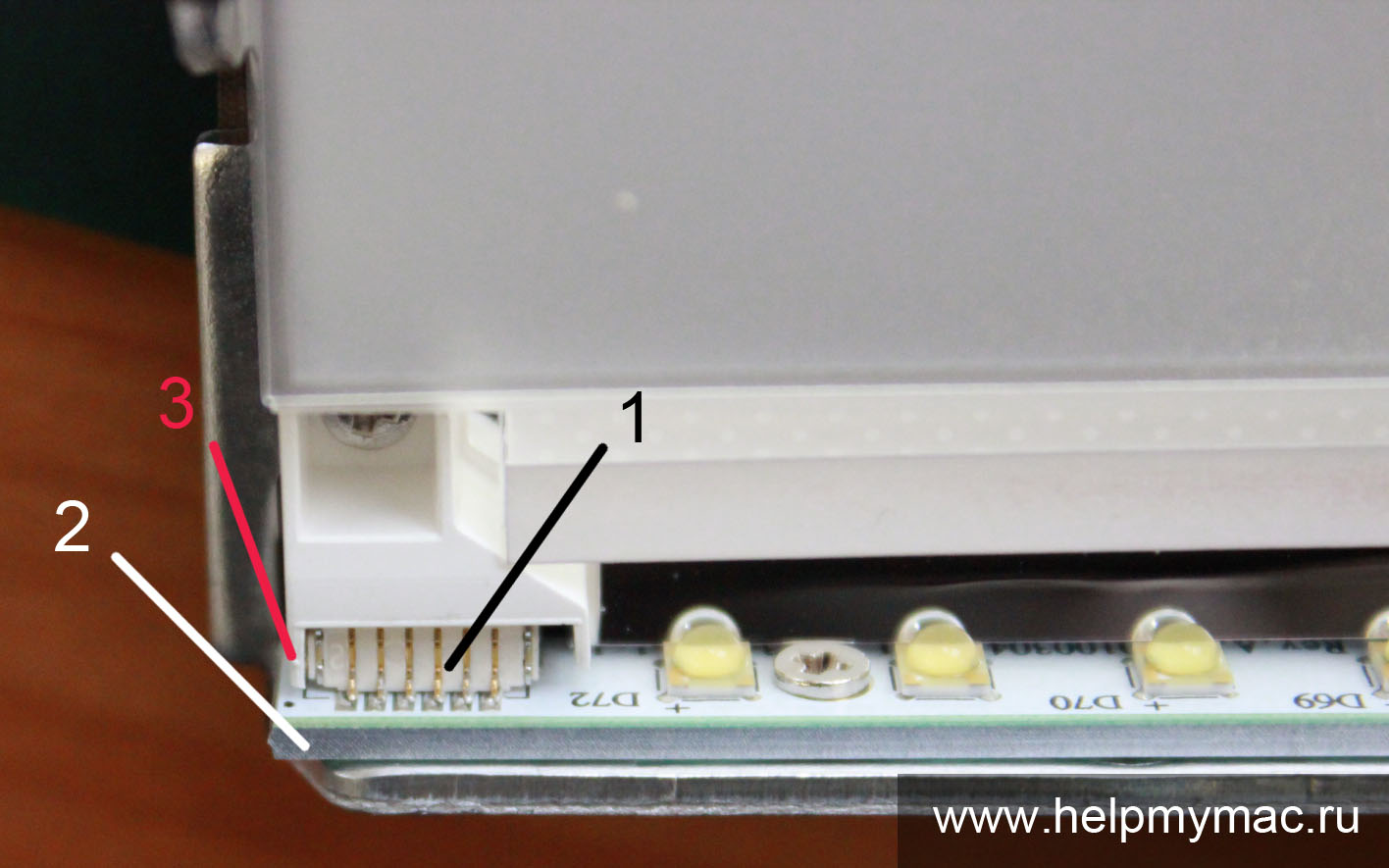

Рис.1 Разъем питания левой стороны подсветки экрана.
Цифрами обозначено: 1 - разъем питания, 2 - печатная плата, 3 - пластиковый упор

На фотографии видно, что разъем 1 выставлен криво относительно контактов на печатной плате 2. Вследствие чего, скорее всего, и отпаялся. А запаян он криво из-за того, что пластиковый упор 3 мешает разъему встать ровно относительно контактов на печатной плате 2.
Для решения этой проблемы, первым делом необходимо аккуратно обрезать пластиковый упор 3 и ровно выставить разъем 1 относительно печатной платы 3. После чего аккуратно припаять каждый контакт разъема 1 к соответствующим контактам на печатной плате 2.

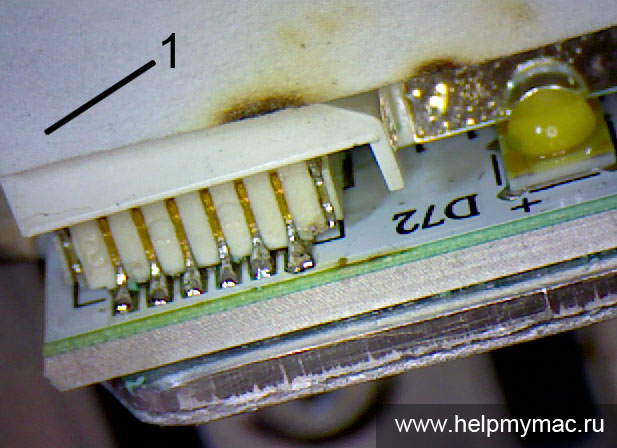

Вот как выглядит конечный результат. Цифрой 1 на картинке обозначен обычный чистый лист бумаги формата А4. Лист использовался для защиты светопроводящих слоев матрицы во время пайки разъема.

Хотим вас предупредить, что данный ремонт носит 10 уровень сложности по шкале ifixit, что говорит о невероятной сложности данной работы. Поэтому мы вам крайне не рекомендуем пытаться решить ее своими силами. Скорее всего вы просто поломаете матрицу и вам придется ее выкинуть. Лучше всего обратиться за ремонтом iMac к нам в мастерскую.
